Capacitors ຟິມທີ່ຫນາແຫນ້ນສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາ

ຕົວເກັບປະຈຸຄວາມປອດໄພ X2 ຈັບແຮງດັນທີ່ສູງຂຶ້ນແລະຄວບຄຸມສິ່ງລົບກວນໃນໄດອຸດສາຫະກໍາ, ລະບົບສາກໄຟ EV, ເຄື່ອງວັດແທກພະລັງງານ, ແລະລະບົບພະລັງງານອື່ນໆ.

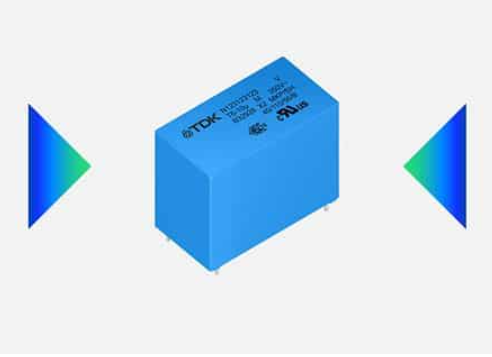

ບໍລິສັດ TDK ໄດ້ເພີ່ມຮູບແບບໃຫມ່ໃຫ້ກັບຄອບຄົວຕົວເກັບປະຈຸຟິມຄວາມປອດໄພ X2 ຂອງຕົນດ້ວຍຊຸດ B3292xU/V.ຈຸດປະສົງແມ່ນເພື່ອສະຫນັບສະຫນູນແຮງດັນທີ່ສູງຂຶ້ນໃນຂະນະທີ່ຫຼຸດຜ່ອນພື້ນທີ່ກະດານໃນການອອກແບບອຸດສາຫະກໍາແລະລົດຍົນ.ຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍປະກອບມີການສະຫນອງພະລັງງານ capacitive ແລະເຄື່ອງວັດແທກພະລັງງານ, ບ່ອນທີ່ການດໍາເນີນງານທີ່ຫມັ້ນຄົງແລະຂະຫນາດກະທັດລັດແມ່ນມີຄວາມສໍາຄັນ.ພວກເຂົາຍັງເຫມາະສົມສໍາລັບໄດອຸດສາຫະກໍາທີ່ດໍາເນີນການພາຍໃຕ້ຄວາມກົດດັນໄຟຟ້າຢ່າງຕໍ່ເນື່ອງ.

ຮຸ່ນໃຫມ່ມາພ້ອມກັບຊ່ອງນໍາທີ່ຫນາແຫນ້ນຂອງ 15 ມມແລະ 22.5 ມມ.ພວກມັນກວມເອົາຄ່າ capacitance ຈາກ 47 nF ຫາ 1.8 µF ໃນຂະຫນາດຂະຫນາດນ້ອຍກວ່າເຫຼົ່ານີ້.capacitors ໄດ້ຖືກປະເມີນຢູ່ທີ່ 350 V AC ແລະສາມາດຈັດການກັບແຮງດັນໄຟຟ້າສູງສຸດເຖິງ 2.5 kV, ຕາມມາດຕະຖານ IEC 60384-14.ພວກມັນຖືກນໍາໃຊ້ສໍາລັບການສະກັດກັ້ນການແຊກແຊງໃນເວລາທີ່ເຊື່ອມຕໍ່ໃນຊຸດທີ່ມີການສະຫນອງຕົ້ນຕໍ.

ຊຸດສາມາດຖືກນໍາໃຊ້ໃນເຄື່ອງຊາດແລະລະບົບສາກໄຟ EV, ບ່ອນທີ່ຄວາມຫນ້າເຊື່ອຖືແລະການປະຕິບັດຕາມມາດຕະຖານຄວາມປອດໄພແມ່ນຈໍາເປັນ.PV inverters ເປັນອີກພື້ນທີ່ທີ່ສໍາຄັນ, ໂດຍສະເພາະໃນລະບົບທີ່ສໍາຜັດກັບສະພາບແວດລ້ອມທີ່ແຕກຕ່າງກັນ.

ໃນທົ່ວຂອບເຂດ B3292xU/V ເຕັມ, ໄລຍະຫ່າງຂອງຜູ້ນໍາຂະຫຍາຍຈາກ 15 ມມເຖິງ 52.5 ມມ.ຄ່າຄວາມອາດສາມາດໄປຈາກ 47 nF ຫາ 20 µF.ນີ້ເຮັດໃຫ້ຜູ້ອອກແບບມີຄວາມຍືດຫຍຸ່ນໃນການເລືອກຊິ້ນສ່ວນໂດຍອີງໃສ່ຄວາມຕ້ອງການພື້ນທີ່ແລະໄຟຟ້າ.

ຊຸດດັ່ງກ່າວໄດ້ຜ່ານການທົດສອບ THB ຢູ່ທີ່ +85 °C, ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ 85%, ແລະແຮງດັນໄຟຟ້າສໍາລັບ 1000 ຊົ່ວໂມງ, ຕອບສະຫນອງລະດັບ III, ເງື່ອນໄຂການທົດສອບ B. ມັນຍັງຕອບສະຫນອງຄວາມຕ້ອງການ AEC-Q200.ອຸນ​ຫະ​ພູມ​ປະ​ຕິ​ບັດ​ສູງ​ສຸດ​ແມ່ນ +110 ° C​, ເຊິ່ງ​ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ນໍາ​ໃຊ້​ໃນ​ສະ​ພາບ​ແວດ​ລ້ອມ​ທີ່​ມີ​ອຸນ​ຫະ​ພູມ​ສູງ​.

capacitors ເຫຼົ່ານີ້ສະຫນອງຄຸນສົມບັດການປິ່ນປົວດ້ວຍຕົນເອງແລະຖືກທົດສອບຢູ່ທີ່ 1505 V DC ສໍາລັບສອງວິນາທີ.ນີ້ຊ່ວຍປັບປຸງຄວາມທົນທານພາຍໃຕ້ຄວາມກົດດັນແຮງດັນ.ເຄື່ອງມືການອອກແບບ ແລະແບບຈໍາລອງ SPICE ແມ່ນມີຢູ່ເພື່ອຮອງຮັບການຈຳລອງ ແລະການເຊື່ອມໂຍງເຂົ້າໃນການອອກແບບໃໝ່.
